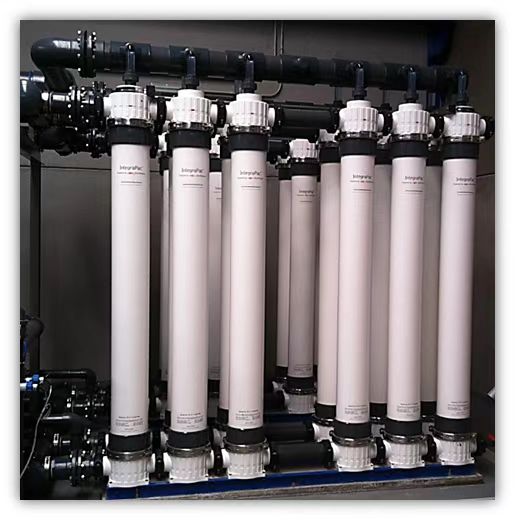

杜邦IntegraTec™ MB 60 TR S超滤膜设计用于T-Rack™ S紧凑型机架系统，在空间受限的集装箱式水处理或中小型市政供水改造项目里，超滤系统的安装方式直接决定了项目能否落地。它以低矮轻量化版本，高度小、占地大幅缩减著称，在小而密的布局逻辑下实现了更高的空间利用率。但紧凑型机架也意味着安装公差极小、装配顺序敏感，一步出错，超滤膜在后续运行中就可能表现为端盖渗漏或产水浊度异常。本文依据杜邦原厂T-Rack™ S安装手册，梳理紧凑型机架的标准化安装规范。
一、安装环境、空间条件适宜
T-Rack™ S机架的安装位置需在施工前逐项核验，确保环境条件是否满足原厂要求。
1）安装空间检查
安装位置需预留足够的操作空间，便于膜元件的安装、拆卸及后续维护。空间高度不足会导致人员操作受限，增加膜件安装过程中磕碰的风险。
2）地面承载能力
安装位置的地面须为水平光滑平面，T-Rack™ S系统满载重量较大，地面强度不足可能导致机架下沉或倾斜，影响膜元件的密封效果。
3）环境温度与防护
T-Rack™ S适用于室内安装，允许温度范围为1-40℃。安装位置需提供永久性防风雨保护，露天安装不符合原厂规范。
二、底座框架定位
底部框架是子单元的底座，由U形型材组成，通过螺栓连接并支撑在框架支脚上。安装时需将框架插入通道部分，使子单元在定位后仍可移动调整。
定位与对齐的精度要求
1.水平度检查：底部框架安装到预定位置后，使用2000mm水平尺检查框架的水平度。
2.垂直度检查：用90°角尺确认框架与基准线的垂直度。
3.支脚接触要求：定位完成后，框架支脚需与地面充分接触，必要时使用垫片调整，避免局部悬空导致受力不均。
注意，偏差的后果：框架定位偏差会直接传导至膜件安装环节，导致膜件与滑架的配合面无法对齐，强行安装可能损伤膜件端盖或密封面。
三、膜元件安装的操作顺序
①在膜件装入滑架之前，需先完成产水管和透明弯头的组装。透明弯头的作用是提供可视化的产水状态监测，安装时必须确认弯头朝向正确、卡箍紧固到位。
②将膜件对准滑架的DIN 1026通道，平行推入直至到位。推入过程中需保持膜件水平，避免端部密封面与滑架边缘刮擦。
③膜件就位后，需安装T形件垫圈。垫圈安装前应在甘油中浸润，确保其嵌入槽内后不扭曲、不翻边。
④安装产水集水管和连接头，产水管连接需确保O形圈安装到位、润滑充分。
四、多个子单元组装

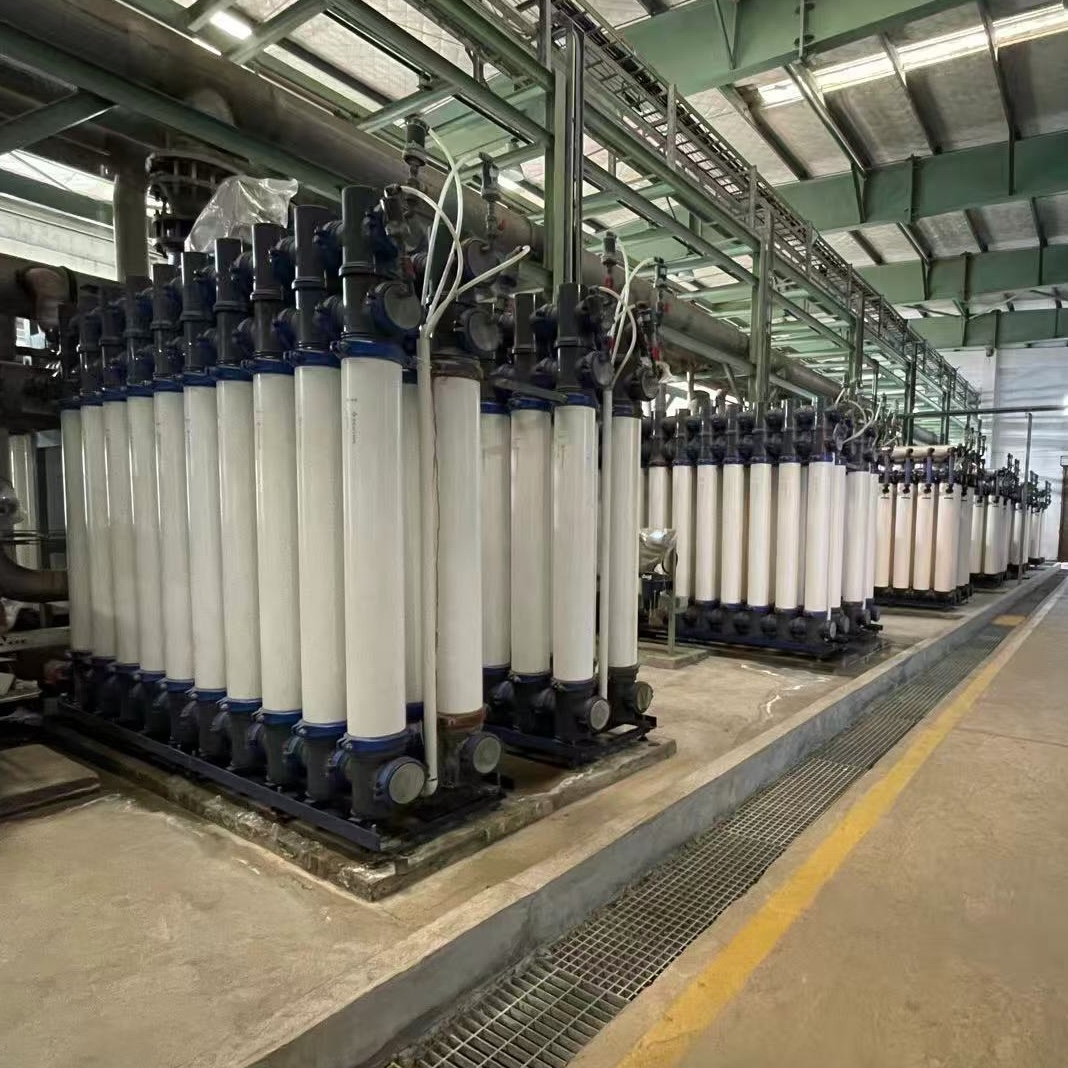

子单元是最小独立单元，含4-12支膜件，可独立运行。多子单元组装时需完成连接件安装与底部框架锚固，确保管路连接对齐，避免强行装配产生机械应力。与系统管路对接需使用补偿管吸收公差和热胀冷缩，连接完成后执行最终检查。
五、安装后整体校验、试压
检查连接点：目视确认膜件到位、产水管牢固、密封圈无外露扭曲、紧固件无遗漏；管路须自然对齐，不得强行拉拽或推压，确保无部件承受机械应力。
系统调试：杜邦工艺设计手册中系统调试章节涵盖功能测试、膜件保存、排气及水冲洗等内容。安装完成后应按照调试手册的要求，先执行低压排气和水冲洗，再逐步进入功能测试阶段。
杜邦MB 60 TR S超滤膜紧凑型T-Rack™机架既能最大化发挥紧凑型机架省空间、高稳定的优势，又能有效保护膜组件，规避渗漏、震动、受力不均等故障。只有严格遵循原厂安装规范，紧凑型机架才能在空间受限的项目中稳定发挥效能。如需西门子、杜邦、海德能、东丽、威立雅、漂莱特等国际知名品牌水处理耗材原装正品报价、样品试用或技术支持，可联系武汉蓝膜获取一对一服务。
