在鄂州电子产业集群中，PCB线路板制造是地方支柱细分产业，随着HDI板、精密FPC柔性线路板、IC载板等高端产品量产普及，行业对制程超纯水标准持续收紧。原厂建于2012年的8吨/小时超纯水系统采用单级RO+传统酸碱再生混床工艺，服役超10年，设备老化、工艺落后问题凸显：原单级反渗透脱盐稳定性差，原水季节性波动时产水电导率时常超标；传统阴阳树脂混床需每月酸碱再生，药剂采购、危废处置成本居高，再生废液不符合鄂州园区环保管控新规，频繁酸洗还造成树脂破碎损耗，系统年停机检修超20天，严重制约蚀刻、电镀、阻焊前精密清洗等关键工序生产稳定性。
高端PCB制程超纯水要求25℃下电阻率≥18MΩ・cm、TOC≤10ppb、二氧化硅＜0.02mg/L、各类重金属痕量检出＜0.05mg/L，原有系统出水常年仅8～12MΩ・cm，水质不满足新产线镀金、精细线路清洗工艺，产品不良率偏高。为适配厂区新增6条精密PCB产线、落实地方环保限排政策，企业启动8T/H电子级超纯水系统整体改造项目，优化预处理、反渗透、深度除盐全链路，确定预处理树脂+双RO组合+西门子EDI的核心工艺路线。
项目技术方案与产品选型对比
本技改项目设计额定产水量8m³/h，采用预处理（杜邦IRC120na树脂软化+碳钢多介质+不锈钢保安过滤）→一级海德能ESPA2-4040低压RO→二级杜邦LCLE PRO-4040低压RO→西门子IP-LXM18Z EDI精处理→杜邦UP6040抛光树脂成熟工艺，各单元产品选型经过同价位多品牌横向对比，结合原水（鄂州本地地下水+市政自来水混合，TDS350～480mg/L、硬度偏高）水质精准敲定。
1、预处理单元配置
预处理系统由碳钢系列多介质过滤器+活性炭过滤器+杜邦IRC120na树脂软化树脂罐+3芯不锈钢5μm保安过滤器组成。原水先经碳钢过滤器去除泥沙、悬浮物、胶体杂质，再进入装填IRC120na树脂的软化罐，可高效置换水中钙镁离子，将进水硬度控制＜1mg/L，从源头规避反渗透膜碳酸钙结垢风险；末端配置3芯不锈钢保安过滤器（武汉蓝膜5μm滤芯），拦截细碎树脂颗粒与残余杂质，保障RO进水SDI≤3、浊度＜0.1NTU，满足双膜进水要求。
2、双级反渗透（RO）选型对比

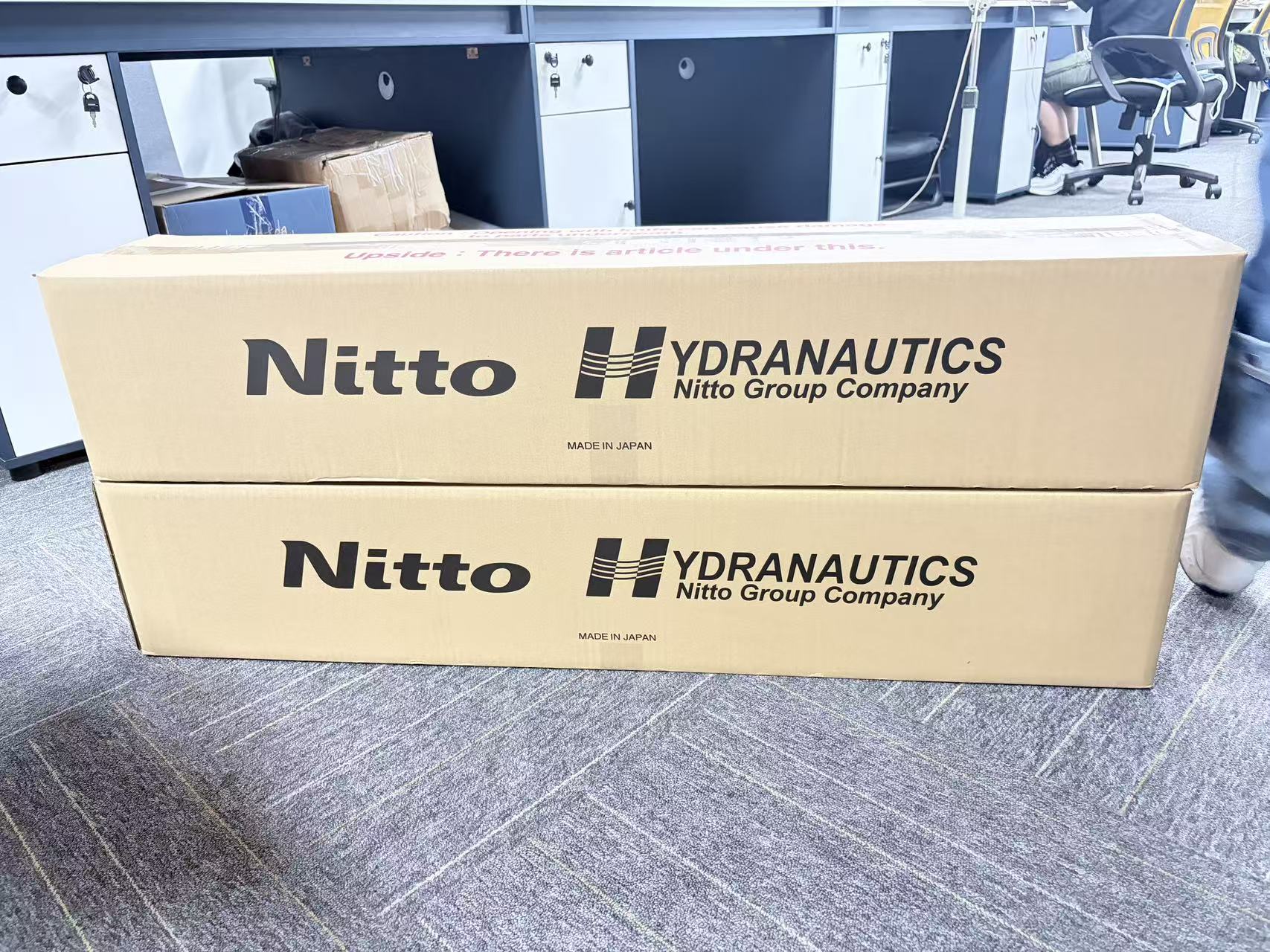

一级选用海德能ESPA2-4040（4寸低压节能膜），二级配套杜邦LCLE PRO-4040低压苦咸膜，双膜错配组合是本项目核心优化点。海德能ESPA2-4040为超低压芳香聚酰胺膜，标称脱盐率99.6%，标准运行压力仅1.05MPa，比常规高压RO膜节能30%，抗胶体、轻度有机物污染，适配一级高杂质进水工况，一级产水电导率稳定≤8μS/cm；杜邦LCLE PRO-4040属于低能耗苦咸水专用膜，耐低TDS水质，在一级产低含盐进水环境下仍维持99.5%以上脱盐率，二级产水电导率降至≤1.2μS/cm，为EDI提供优质进水。整套RO系统按8T/H产水配置，一二级压力容器排布2:1，合计配置4040膜元件32支。
3、EDI深度除盐配置

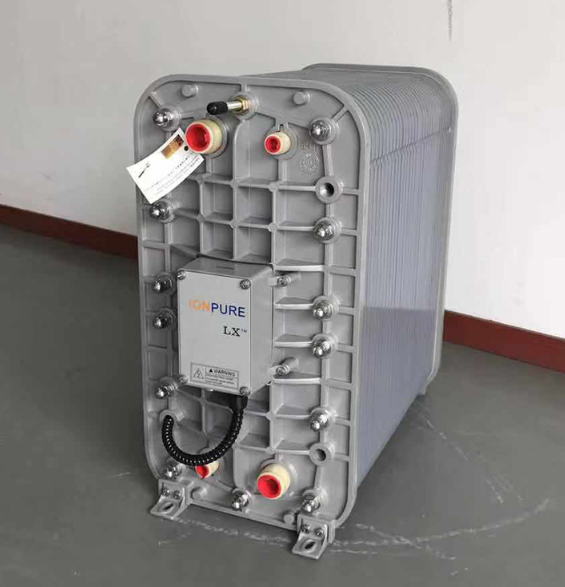

深度精制选用西门子IP-LXM18Z EDI模块4台，单台额定产水2.0～3.1m³/h，4台并联冗余运行，总产水能力8～12.4m³，富余产能适配后期产线扩容。该型号EDI采用全填充浓水室专利技术，无需加盐、无酸碱再生，区别传统混床，24h连续稳定产出电子级超纯水，出水电阻率稳定≥17.5MΩ・cm，TOC≤5ppb，完全满足精密PCB镀金、IC载板清洗用水指标。4台一用一备设计，单台故障其余机组可兜底8吨额定产水，避免全线停水。
改造方案核心优势
运行能耗大幅下降，生产成本优化：双级RO全部采用低压膜，系统高压泵运行压力由原1.6MPa降至1.0～1.1MPa，整套水电能耗同比下降28%；取消传统酸碱再生混床，每年节省盐酸、烧碱药剂费用约6.8万元，无再生危废产生，省去危废转运处置成本。
水质稳定可控，降低PCB不良率：改造后终端超纯水稳定17.5～18.2MΩ・cm，TOC、硅、重金属全指标达标，镀金工序针孔、线路腐蚀不良率下降62%，每年减少次品损耗超30万元。
设备运维简化，停机损耗减少：西门子EDI无化学再生工序，杜邦UP6040树脂长效稳定，海德能+杜邦双RO抗污组合清洗周期由3个月延长至8～10个月，系统年度检修天数由20天压缩至4天，大幅度降低产线停水损失。
PCB超纯水行业发展趋势
当前国内PCB行业加速向高密度、微型化、高端IC载板转型，双级低压RO+EDI+精密预处理逐步替代老式单RO+酸碱混床工艺已成行业主流。环保政策持续收紧，酸碱危废管控趋严，传统化学再生混床淘汰加速；膜材料技术迭代，海德能、杜邦等低压节能RO膜普及率逐年提升，依托低压运行实现节能降本；专用软化树脂、标准化EDI模块规模化应用，系统集成化、智能化成为发展方向，在线水质监测、远程运维逐步普及。
未来PCB纯水系统将围绕节能、低碳、废水资源化升级，RO浓水回收回用项目成为配套刚需，预处理精准除杂、膜元件定制选型、EDI精细化运维是系统提质降耗三大核心方向，中小PCB厂老旧纯水技改需求将持续释放。
鄂州这家PCB厂8T/H超纯水改造项目立足厂区原水特性与高端制程用水刚需，依托杜邦树脂+海德能+杜邦双级低压RO+西门子EDI成熟成套解决方案，圆满解决老旧系统水质不稳、能耗偏高、环保超标三大痛点，兼顾短期生产提质与长期扩容、环保多重需求。项目落地既验证多品牌组合工艺在PCB电子纯水领域的适配性，也为华中鄂州PCB产业集群同类老旧纯水站升级提供可落地、可复制的实操范本。伴随国内电子制造产业升级，超纯水系统精细化改造将持续赋能PCB制造业高质量发展。如需正品报价、样品试用或技术支持，可联系武汉蓝膜获取一对一服务。
